Chỉnh hành trình cửa cuốn là việc cài lại điểm dừng trên và điểm dừng dưới của motor, để cửa đóng vừa chạm sàn và mở lên vừa đủ cao rồi tự ngắt. Khi hành trình bị lệch, cửa có thể dừng cách mặt đất vài phân, cứ chạy ép xuống sau khi đã chạm đất, hoặc cuốn lên quá cao làm thân cửa đập vào hộp che. Bài viết giải thích cách hoạt động của bộ hành trình, dấu hiệu cần chỉnh, 5 bước thực hiện an toàn với motor xích phổ biến và những trường hợp nên gọi thợ thay vì tự làm.
📞 Cửa dừng sai vị trí, cần thợ chỉnh motor tại nhà: 08 5578 1678 (Gọi/Zalo).
Nội dung chính
- Hành trình cửa cuốn là gì?
- Dấu hiệu cần chỉnh hành trình cửa cuốn
- Vì sao hành trình bị lệch?
- An toàn trước khi chỉnh hành trình cửa cuốn
- 5 bước chỉnh hành trình cửa cuốn motor xích
- Bảng tra nhanh hiện tượng và cách xử lý
- Motor ống và hành trình điện tử
- Khi nào nên gọi thợ?
- Câu hỏi thường gặp về chỉnh hành trình cửa cuốn
Hành trình cửa cuốn là gì?
Hành trình là quãng đường thân cửa đi được giữa hai điểm dừng: điểm trên (cửa mở hết) và điểm dưới (cửa đóng sát sàn). Motor không tự biết cửa cao bao nhiêu, nên phải có một bộ phận đếm vòng quay và ngắt điện đúng lúc. Bộ phận đó gọi là công tắc hành trình, hay còn gọi là bộ giới hạn hành trình.

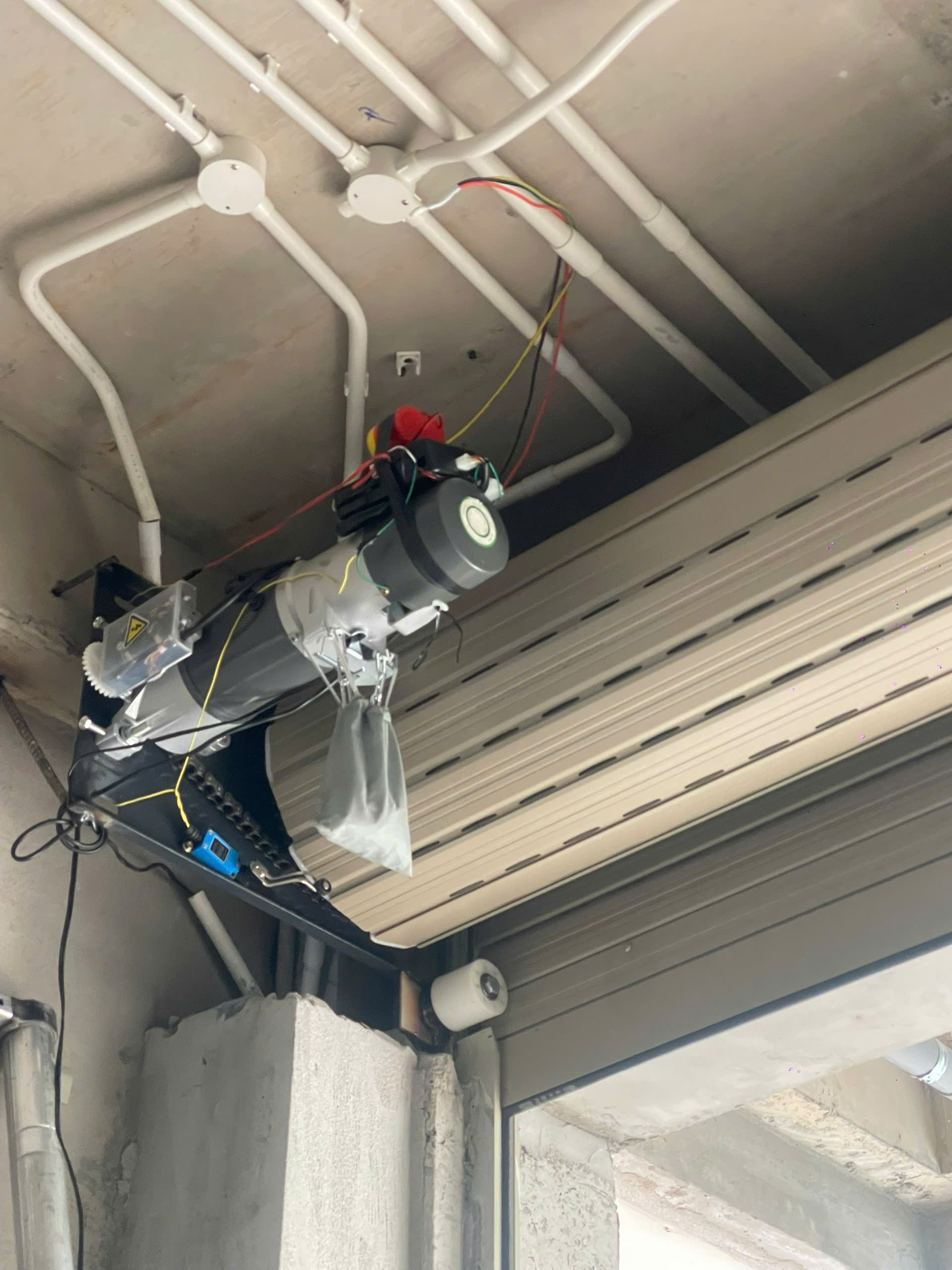

Ở các motor dạng xích lắp trên trục cuốn, như dòng motor Đài Loan nhập khẩu hay công nghệ Đài Loan, bộ này thường nằm ở một đầu motor, bên dưới nắp nhựa. Bên trong có trục ren quay theo motor và hai cữ chặn, mỗi cữ ứng với một chiều chạy. Khi cữ chạm vào công tắc, mạch điện chiều đó bị ngắt và cửa dừng lại.
Đây là nguyên lý chung của công tắc giới hạn (limit switch) dùng trong nhiều loại máy móc. Một số motor ống và motor đời mới dùng hành trình điện tử, cài bằng nút bấm hoặc remote thay vì xoay cữ cơ.
Dấu hiệu cần chỉnh hành trình cửa cuốn
Anh chị nên nghĩ đến việc chỉnh hành trình cửa cuốn khi gặp một trong các hiện tượng sau:
- Cửa đóng nhưng dừng cách sàn một khoảng, gió và côn trùng lọt vào được.
- Cửa chạm sàn rồi motor vẫn chạy thêm, thân cửa bị ép cong hoặc phát tiếng kêu.
- Mở cửa lên quá cao, đáy cửa chui vào sâu trong hộp hoặc va vào lô cuốn.
- Mở cửa lên chưa hết, xe hoặc người đi qua phải cúi đầu.
- Điểm dừng thay đổi dần theo thời gian, hôm nay khác hôm qua.
- Vừa thay motor, thay nan, thay ray hoặc tháo lắp lại cửa.
Nếu cửa dừng ở lưng chừng mỗi lần một chỗ khác nhau, nguyên nhân có thể không nằm ở hành trình mà ở vật cản, cảm biến hoặc nguồn điện. Trường hợp này nên đọc bài cửa cuốn dừng giữa chừng để loại trừ trước.
Vì sao hành trình bị lệch?
Hành trình được cài đúng lúc lắp đặt, nhưng sau một thời gian sử dụng có thể lệch vì các lý do sau:
- Vít hãm cữ bị lỏng. Rung động sau hàng nghìn lần đóng mở làm vít hoặc tấm khóa cữ lỏng ra, cữ xê dịch khỏi vị trí cũ.
- Kéo xích tay không đúng cách. Khi mất điện, kéo xích tay vượt quá điểm dừng có thể làm bộ đếm lệch so với vị trí thật của cửa.
- Thay đổi thân cửa. Thay nan, thêm nan, thay đáy hoặc thay motor khiến số vòng cuốn thay đổi, phải cài lại hành trình.
- Công tắc mòn hoặc hỏng. Tiếp điểm bên trong mòn, gỉ hoặc vào nước thì ngắt không đúng lúc dù cữ vẫn đúng chỗ.
- Lỗi bộ điều khiển. Hộp điều khiển hoặc relay lỗi có thể khiến motor chạy tiếp dù công tắc đã báo dừng.
Ba nguyên nhân đầu thường chỉnh lại được. Hai nguyên nhân sau cần thay linh kiện, chỉnh cữ sẽ không giải quyết triệt để.
An toàn trước khi chỉnh hành trình cửa cuốn
Cửa cuốn nặng hàng trăm kg, motor lại treo trên cao, nên an toàn phải đặt lên hàng đầu. Trước khi chạm vào bộ hành trình, anh chị cần:
- Ngắt cầu dao cấp điện cho cửa mỗi khi thao tác bằng tay bên trong motor.
- Dùng thang chắc chắn, có người giữ thang và quan sát bên dưới.
- Không đứng hoặc để trẻ nhỏ, xe cộ dưới thân cửa trong suốt quá trình chạy thử.
- Không tháo phanh, không mở hộp số, không đấu nối lại dây điện nếu không có chuyên môn.
- Luôn để sẵn tay ở nút dừng (STOP) khi chạy thử sau mỗi lần chỉnh.
Nếu cửa đang còn bảo hành, nên gọi bên lắp đặt trước khi tự mở nắp motor. Tại Namviet, motor Đài Loan nhập khẩu được bảo hành 5 năm và motor công nghệ Đài Loan được bảo hành 2 năm.
5 bước chỉnh hành trình cửa cuốn motor xích
Các bước dưới đây áp dụng cho phần lớn motor xích có bộ công tắc hành trình cơ. Mỗi hãng bố trí cữ và ký hiệu hơi khác nhau, vì vậy nếu không chắc cữ nào ứng với chiều nào, hãy dừng lại và hỏi thợ.
- Đưa cửa về khoảng giữa rồi ngắt điện. Để cửa ở lưng chừng giúp có khoảng an toàn cho cả hai chiều khi chạy thử.
- Mở nắp bộ hành trình và xác định cữ. Quan sát hai cữ chặn trên trục ren, thường có ký hiệu lên và xuống hoặc màu khác nhau. Ghi lại vị trí ban đầu bằng bút hoặc chụp ảnh.
- Nới vít hãm và xoay cữ một ít. Chỉ xoay từng chút theo hướng tăng hoặc giảm hành trình, rồi khóa chặt vít hãm lại trước khi cấp điện.
- Cấp điện và chạy thử từng chiều. Bấm chạy, quan sát điểm dừng, sẵn sàng bấm dừng nếu cửa vượt quá vị trí mong muốn.
- Tinh chỉnh và hoàn thiện. Lặp lại bước 3 và 4 đến khi cửa dừng đúng chỗ, sau đó siết chặt vít, đậy nắp và chạy thử liên tục 3 đến 5 lần.
Điểm dừng dưới đúng là khi đáy cửa vừa chạm sàn, thân cửa không bị chùng hay ép cong. Điểm dừng trên đúng là khi đáy cửa còn cách hộp che một khoảng an toàn, không va vào lô cuốn.
Bảng tra nhanh hiện tượng và cách xử lý
| Hiện tượng | Có thể do | Nên làm gì |
|---|---|---|
| Cửa dừng cách sàn vài phân | Cữ chiều xuống ngắt sớm | Tăng nhẹ hành trình chiều xuống, chạy thử |
| Chạm sàn rồi motor vẫn chạy | Cữ chiều xuống ngắt muộn hoặc công tắc hỏng | Bấm dừng ngay, giảm hành trình; nếu không ăn thì gọi thợ |
| Mở lên quá cao, va hộp | Cữ chiều lên ngắt muộn | Giảm hành trình chiều lên |
| Điểm dừng thay đổi liên tục | Vít hãm lỏng, công tắc mòn | Siết lại cữ; thay công tắc nếu vẫn lệch |
| Cửa không dừng ở cả hai chiều | Lỗi bộ điều khiển hoặc dây công tắc | Ngắt điện, gọi thợ kiểm tra |
Riêng trường hợp đáy cửa không sát sàn nhưng hành trình đã đúng, nguyên nhân có thể nằm ở ray, đáy cửa hoặc mặt sàn. Bài cửa cuốn đóng không kín hướng dẫn cách phân biệt.
Motor ống và hành trình điện tử
Không phải cửa nào cũng dùng công tắc hành trình cơ. Một số motor ống lắp bên trong trục, và nhiều bộ điều khiển đời mới, lưu điểm dừng bằng mạch điện tử. Với loại này, việc cài đặt thường thực hiện bằng tổ hợp nút trên motor, hộp điều khiển hoặc remote theo đúng tài liệu của hãng.
Thứ tự bấm nút của mỗi hãng khác nhau, bấm sai có thể xóa toàn bộ cài đặt hoặc làm cửa chạy quá hành trình. Vì vậy, với motor ống hoặc hành trình điện tử, anh chị nên giữ lại sách hướng dẫn kèm theo motor, hoặc gọi thợ có kinh nghiệm với đúng dòng đó.
Nếu muốn tìm hiểu các dòng motor đang có, các mức tải và loại phù hợp từng kiểu cửa, xem thêm trang motor cửa cuốn chính hãng.
Khi nào nên gọi thợ?
Tự chỉnh hành trình cửa cuốn chỉ nên làm khi anh chị quen thao tác điện cơ cơ bản và cửa không có dấu hiệu hỏng khác. Hãy gọi thợ trong các trường hợp:
- Đã chỉnh cữ nhưng cửa vẫn không dừng hoặc dừng thất thường.
- Motor kêu lạ, nóng bất thường, có mùi khét hoặc từng bị vào nước.
- Nắp bộ hành trình bị vỡ, dây điện bên trong lỏng hoặc đứt.
- Cửa dùng motor ống, motor nhanh hoặc hành trình điện tử chưa rõ cách cài.
- Cửa còn bảo hành, tự tháo nắp có thể ảnh hưởng quyền lợi bảo hành.
Đội kỹ thuật của dịch vụ sửa cửa cuốn tại TP.HCM sẽ kiểm tra cả công tắc, hộp điều khiển và cơ cấu cửa, chỉnh lại hành trình và chạy thử trước khi bàn giao. Khi motor đã quá yếu, thợ có thể tư vấn thay bằng dòng motor YH nhập khẩu Đài Loan hoặc dòng phù hợp tải trọng cửa.
Câu hỏi thường gặp về chỉnh hành trình cửa cuốn
Chỉnh hành trình cửa cuốn có cần ngắt điện không?
Có. Khi thao tác bằng tay vào bộ công tắc hành trình, phải ngắt cầu dao. Chỉ cấp điện lại khi chạy thử và luôn sẵn sàng bấm nút dừng.
Vì sao vừa chỉnh xong cửa lại lệch?
Thường do vít hãm cữ chưa siết chặt hoặc công tắc đã mòn. Nếu siết lại vẫn lệch, nên thay công tắc hành trình.
Cửa chạm đất rồi vẫn chạy có nguy hiểm không?
Có. Motor tiếp tục ép làm cong nan, hỏng đáy cửa và motor dễ quá tải. Hãy bấm dừng ngay và chỉnh lại hoặc gọi thợ.
Motor ống chỉnh hành trình như thế nào?
Motor ống thường cài hành trình bằng nút hoặc remote theo tài liệu của hãng. Nếu không có hướng dẫn, gọi 08 5578 1678 để thợ hỗ trợ.
