Hiểu rõ cấu tạo cửa cuốn giúp anh/chị chọn đúng loại cửa, dùng đúng cách và nhận biết sớm khi một bộ phận bắt đầu có vấn đề. Một bộ cửa cuốn không chỉ có thân cửa mà còn gồm motor, trục, mặt bích, ray, bộ điều khiển, lưu điện và nhiều chi tiết nhỏ phối hợp với nhau.
Bài viết này của Cửa cuốn Namviet giải thích lần lượt từng bộ phận, nguyên lý hoạt động, sự khác nhau giữa các loại cửa và cách bảo dưỡng từng phần để cửa chạy êm, bền.
📞 Cần tư vấn hoặc kiểm tra cửa: 08 8878 1331 · Gửi ảnh cửa qua Zalo 08 8878 1331
📑 Nội dung bài viết
- Tổng quan cấu tạo cửa cuốn
- Các bộ phận chính trong cấu tạo cửa cuốn
- Các bộ phận phụ trong cấu tạo cửa cuốn
- Nguyên lý hoạt động của cửa cuốn
- Cấu tạo cửa cuốn theo từng loại cửa
- Hiểu cấu tạo cửa cuốn để nhận biết sự cố
- Lưu ý chọn cửa dựa trên cấu tạo cửa cuốn
- Bảo dưỡng từng bộ phận của cửa cuốn
- Câu hỏi thường gặp về cấu tạo cửa cuốn
- Liên hệ Namviet kiểm tra cửa cuốn
Tổng quan cấu tạo cửa cuốn
Một bộ cửa cuốn tự động hoàn chỉnh có thể chia thành hai nhóm: bộ phận chính quyết định việc cửa có chạy được hay không, và bộ phận phụ giúp cửa chắc chắn, êm và an toàn hơn.
| Bộ phận | Chức năng | Dấu hiệu khi có vấn đề |
|---|---|---|
| Nan cửa (lá cửa) | Tạo thân cửa, che chắn, chống trộm | Móp, cong, gãy móc nối, kẹt ray |
| Motor | Tạo lực kéo cửa lên, xuống | Chạy yếu, kêu to, nóng, không chạy |
| Bộ truyền động mặt bích | Truyền lực từ motor sang trục, giữ trục | Rung, lệch trục, tiếng lạch cạch |
| Bộ điều khiển | Nhận lệnh từ remote, nút bấm | Không nhận remote, cửa tự chạy |
| Bộ lưu điện | Cấp điện khi mất điện lưới | Cúp điện cửa không chạy |
| Ray dẫn hướng | Giữ nan đi đúng đường | Kẹt, lệch, kêu rít |
| Lò xo trợ lực | Cân bằng trọng lượng cửa | Cửa nặng, rơi nhanh |
Nhìn vào bảng trên có thể thấy: phần lớn sự cố của cửa đều bắt nguồn từ một bộ phận cụ thể. Khi hiểu cấu tạo cửa cuốn, anh/chị sẽ dễ mô tả lỗi cho thợ, rút ngắn thời gian kiểm tra và tránh bị thay nhầm linh kiện không cần thiết.
Dưới đây là phần giải thích chi tiết từng bộ phận trong cấu tạo cửa cuốn.
Các bộ phận chính trong cấu tạo cửa cuốn

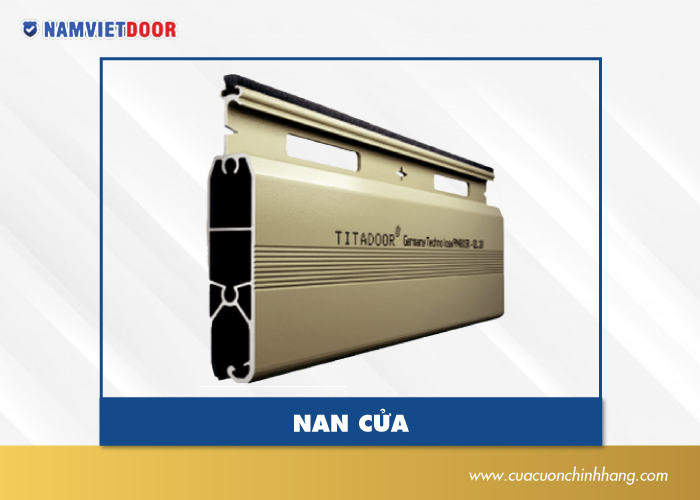

1. Nan cửa – “cơ thể” trong cấu tạo cửa cuốn
Nan là bộ phận chính tạo nên cấu trúc tổng thể của cửa. Độ dày nan phụ thuộc tiêu chuẩn kỹ thuật của nhà sản xuất và diện tích ô cửa. Nan quyết định thẩm mỹ, độ an toàn và độ ổn định khi vận hành.
Vật liệu nan thường gặp:
- Nhôm hợp kim: dùng cho cửa cuốn công nghệ Đức, khe thoáng; nhẹ, êm, không gỉ.
- Thép hợp kim, thép mạ màu: dùng cho cửa tấm liền, cửa công nghiệp.
- Sắt mạ kẽm: dùng cho cửa cuốn Đài Loan truyền thống.
Theo kiểu nan, cửa được chia thành cửa cuốn tấm liền, cửa cuốn khe thoáng, cửa cuốn thế hệ mới… Anh/chị chọn kiểu nan theo nhu cầu lấy sáng, thông gió và ngân sách.

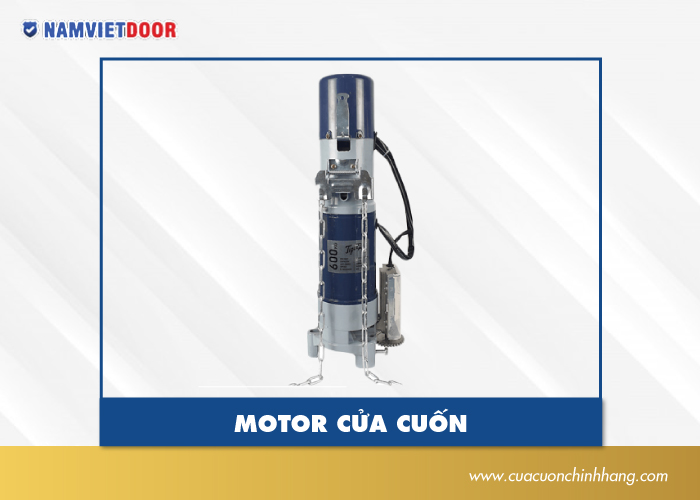

2. Motor – “trái tim” của cửa cuốn
Nếu nan là cơ thể thì motor là bộ phận tạo chuyển động. Motor đảm nhận việc kéo cửa lên, hạ cửa xuống và dừng đúng vị trí. Trên thị trường có 3 loại motor phổ biến: motor ống, motor xích và motor dành cho cửa tấm liền.
Dù khác kiểu lắp, motor cửa cuốn thường gồm 4 bộ phận:
- Động cơ: tạo lực quay.
- Phanh hãm: giữ cửa đứng yên khi motor dừng, không để cửa tự trôi.
- Chip điều khiển: xử lý lệnh, giới hạn hành trình.
- Bộ phận chuyển động: hộp số, nhông truyền lực ra trục.
Motor phải có công suất phù hợp với trọng lượng cửa. Chọn motor yếu hơn tải sẽ làm motor nóng, chạy chậm và nhanh hỏng. Xem các dòng motor cửa cuốn chính hãng.

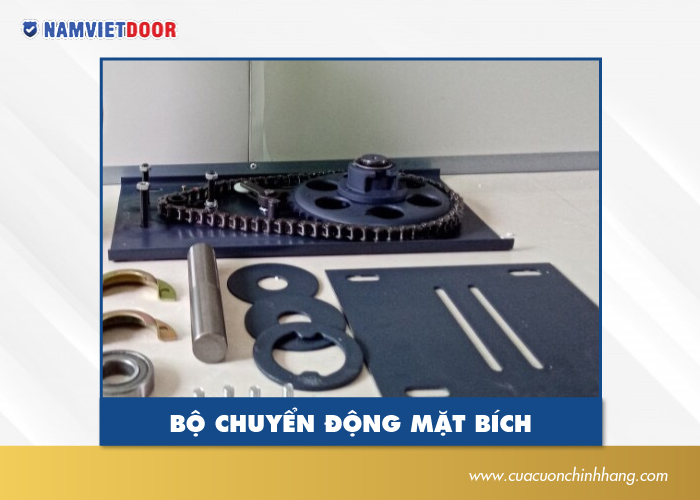

3. Bộ truyền động mặt bích
Bộ truyền động mặt bích là hệ thống bánh răng kết nối motor với trục cửa cuốn. Ngoài truyền lực, mặt bích còn có nhiệm vụ cố định motor và cố định trục.
Kích thước mặt bích phụ thuộc loại động cơ: tải trọng càng lớn thì mặt bích càng lớn. Một bộ mặt bích gồm:
- Mặt bích chính: giữ motor và trục cuốn cửa.
- Mặt bích phụ: giữ đầu trục bên còn lại (gồm hàn đầu trục, tỏi và quả nhông).
Mặt bích phải được bắt chắc vào tường hoặc khung. Nếu bị lỏng, trục sẽ lệch, cửa rung và phát ra tiếng lạch cạch khi chạy. Lâu ngày, trục lệch còn làm nan cọ vào ray, gây mòn và kẹt. Vì vậy khi bảo dưỡng, thợ luôn kiểm tra và siết lại ốc mặt bích.

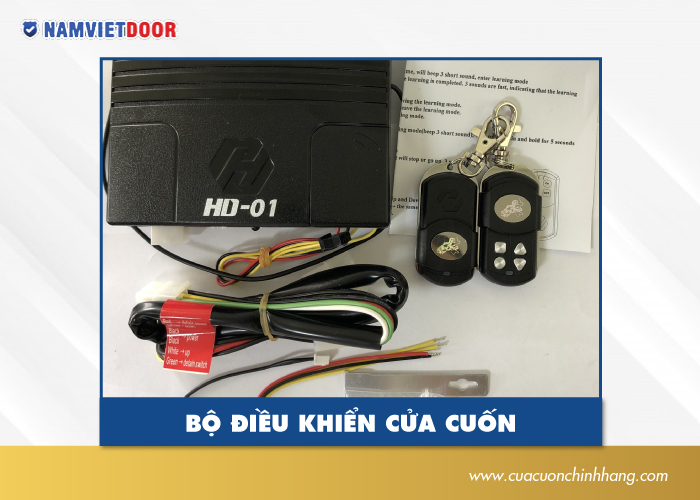

4. Bộ điều khiển cửa cuốn
Một bộ cửa cuốn hoàn chỉnh không thể thiếu bộ điều khiển. Đây là hệ thống điều phối mọi hoạt động của cửa:
- Điều khiển quá trình vận hành motor.
- Điều khiển chuyển động lên, xuống, dừng của cửa.
- Các tính năng bổ sung: điều khiển từ xa, tự đảo chiều, dừng khi gặp sự cố.
Bộ điều khiển gồm hai dạng thông dụng là điều khiển từ xa (remote) và nút bấm tường. Với remote, hiện có 2 loại chính:
- Remote mã số nhảy (rolling code): mỗi lần bấm phát một mã khác, khó sao chép, an toàn hơn.
- Remote mã gạt: mã cố định cài bằng công tắc gạt, dễ cài nhưng dễ bị sao chép.
Tìm hiểu thêm hoặc nâng cấp tại trang bộ điều khiển cửa cuốn.

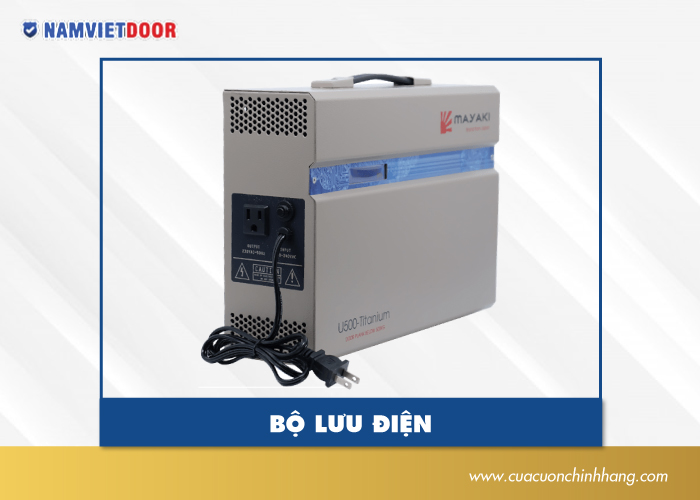

5. Bộ lưu điện
Khi điện lưới ổn định, bộ lưu điện ở trạng thái chờ và sạc ắc quy. Khi mất điện, bộ lưu điện chuyển sang cấp điện cho motor để cửa vẫn đóng mở được.
Dựa vào điện áp đầu ra, lưu điện cửa cuốn chia làm 2 loại:
- Lưu điện cho motor DC, cấp nguồn ra 24V.
- Lưu điện cho motor AC, cấp nguồn ra 220V.
Lưu điện phải tương thích với motor. Xem các loại bình lưu điện cửa cuốn để chọn đúng.
Các bộ phận phụ trong cấu tạo cửa cuốn
Bên cạnh 5 bộ phận chính, cấu tạo cửa cuốn còn có nhiều chi tiết phụ nhưng rất quan trọng:
- Trục cuốn: ống thép nằm ngang phía trên ô cửa, nơi thân cửa cuộn vào khi mở.
- Giá đỡ: tăng độ bền và độ chắc chắn cho toàn bộ kết cấu.
- Ray dẫn hướng: làm từ hợp kim nhôm, thép zincalume…, lắp âm tường hoặc nổi ngoài tường tùy công trình.
- Thanh đáy: thanh to, khỏe ở chân cửa, chịu lực và giúp cửa đóng kín sát nền.
- Lò xo trợ lực: đàn hồi, cân bằng một phần trọng lượng cửa, giúp motor hoặc người kéo đỡ nặng.
- Ron giảm chấn: giảm ma sát giữa nan và ray, giảm tiếng ồn khi cửa chạy.
- Công tắc hành trình: giới hạn điểm dừng trên và dưới của cửa.
- Hộp che trục (hộp cuốn): che trục và motor, giúp gọn và đẹp mặt tiền.
Cảnh báo: lò xo trợ lực và trục cuốn luôn chịu lực lớn. Chủ nhà tuyệt đối không tự tháo lò xo, trục hay mặt bích. Việc này cần thợ có dụng cụ chuyên dụng.
Nguyên lý hoạt động của cửa cuốn
Khi đã hiểu cấu tạo cửa cuốn, nguyên lý hoạt động trở nên rất dễ hình dung:
- Người dùng bấm remote hoặc nút bấm tường, tín hiệu gửi đến bộ điều khiển.
- Bộ điều khiển kiểm tra mã, nếu đúng sẽ cấp điện cho motor theo chiều lên hoặc xuống.
- Motor quay, lực truyền qua hộp số, nhông, mặt bích sang trục cuốn.
- Trục quay cuộn nan lại (mở) hoặc nhả nan ra (đóng); nan trượt trong ray dẫn hướng.
- Công tắc hành trình ngắt motor khi cửa đến điểm trên hoặc điểm dưới đã cài.
- Phanh hãm giữ cửa đứng yên tại vị trí dừng.
- Khi mất điện, bộ lưu điện cấp nguồn để chu trình trên vẫn diễn ra.
Với cửa có cảm biến vật cản, nếu cảm biến phát hiện người hoặc vật bên dưới khi cửa đang đóng, bộ điều khiển sẽ dừng hoặc đảo chiều cửa.
Cấu tạo cửa cuốn theo từng loại cửa
Các dòng cửa có chung nguyên lý nhưng khác nhau ở một số chi tiết:
| Loại cửa | Nan cửa | Motor thường dùng |
|---|---|---|
| Cửa cuốn khe thoáng (công nghệ Đức) | Nhôm hợp kim, có khe thoáng, ron giảm chấn | Motor xích đặt ngoài trục |
| Cửa cuốn tấm liền | Thép mạ màu liền mạch | Motor ống hoặc motor tấm liền |
| Cửa cuốn trượt trần | Tấm lớn trượt theo ray trần | Motor kéo, lò xo trợ lực |
| Cửa cuốn kéo tay | Thép hoặc sắt mạ kẽm | Không motor, dùng lò xo trợ lực |
Cấu tạo cửa cuốn khe thoáng
Nan nhôm dày, liên kết bằng móc và có ron hoặc bướm nhựa giữa nan và ray để giảm ồn. Motor xích gắn bên cạnh trục, truyền lực qua nhông xích. Cửa chạy êm, bền, dễ thay từng nan khi hỏng.
Cấu tạo cửa cuốn tấm liền
Thân cửa là tấm thép mỏng cuộn quanh trục. Motor thường nằm trong hoặc ở đầu trục nên gọn. Cửa nhẹ, rẻ, nhưng dễ móp và kêu hơn khi dùng lâu.
Cấu tạo cửa cuốn trượt trần
Không cuộn quanh trục mà trượt theo ray lên nằm dưới trần. Hệ lò xo trợ lực đóng vai trò lớn, nên việc cân chỉnh phải do thợ thực hiện. Xem thêm bài cấu tạo cửa cuốn trượt trần.
Hiểu cấu tạo cửa cuốn để nhận biết sự cố
Nắm được cấu tạo cửa cuốn, anh/chị có thể đoán khá chính xác bộ phận nào đang có vấn đề và mô tả đúng cho thợ:
| Hiện tượng | Bộ phận nghi ngờ | Cách xử lý |
|---|---|---|
| Bấm remote không phản ứng, nút tường vẫn chạy | Remote, hộp nhận | Thay pin, cài lại mã; hỏng hộp thì thay bộ điều khiển |
| Cả remote và nút tường đều không chạy | Nguồn điện, motor, bộ điều khiển | Kiểm tra aptomat; nếu có điện vẫn không chạy, gọi thợ |
| Motor kêu ù nhưng cửa không lên | Tụ, phanh, hộp số | Ngắt điện ngay, gọi thợ kiểm tra motor |
| Cửa kêu rít, kẹt giữa chừng | Ray, nan, ron giảm chấn | Vệ sinh ray; ray cong, nan gãy nhờ thợ xử lý |
| Cửa không dừng đúng vị trí | Công tắc hành trình | Thợ cài lại hành trình |
| Cúp điện cửa không chạy | Bộ lưu điện, ắc quy | Kiểm tra, thay ắc quy hoặc lưu điện |
An toàn trước tiên: luôn ngắt aptomat của cửa trước khi kiểm tra ray hay nan. Không đứng dưới cửa đang treo lửng. Không tự tháo motor, lò xo, trục. Với các lỗi liên quan đến những bộ phận này, hãy gọi dịch vụ sửa cửa cuốn TPHCM. Nếu cửa bị kẹt, tham khảo cách sửa cửa cuốn bị kẹt.
Lưu ý chọn cửa dựa trên cấu tạo cửa cuốn
Khi đi mua hoặc nghe báo giá, anh/chị có thể dựa vào cấu tạo cửa cuốn để đặt đúng câu hỏi, tránh mua phải bộ cửa thiếu đồng bộ:
- Hỏi rõ vật liệu và độ dày nan: nan nhôm hợp kim hay thép, độ dày bao nhiêu theo thông số hãng, có tem nhãn chính hãng không.
- Hỏi loại motor và tải trọng: motor xích, motor ống hay motor tấm liền; công suất có phù hợp với diện tích và trọng lượng thân cửa không.
- Hỏi loại remote: ưu tiên bộ điều khiển mã nhảy chống sao chép, có thể nâng cấp điều khiển bằng điện thoại.
- Hỏi lưu điện có tương thích motor không: motor DC dùng lưu điện 24V, motor AC dùng lưu điện 220V.
- Hỏi về phụ kiện an toàn: cảm biến vật cản, tự đảo chiều, báo động.
- Hỏi chế độ bảo hành: thời gian bảo hành từng bộ phận theo chính sách hãng, có phiếu bảo hành rõ ràng.
Một bộ cửa có thân cửa tốt nhưng motor, bộ điều khiển trôi nổi thì vẫn dễ hỏng vặt. Vì vậy, hãy xem cấu tạo cửa cuốn như một hệ thống: các bộ phận cần cùng chất lượng và tương thích với nhau.
Namviet luôn báo giá tách rõ từng hạng mục (thân cửa, motor, điều khiển, lưu điện, công lắp đặt) để khách dễ so sánh. Giá cụ thể: Liên hệ.
Bảo dưỡng từng bộ phận của cửa cuốn
Bảo dưỡng đúng theo cấu tạo giúp cửa bền hơn đáng kể:
- Nan cửa: lau bụi định kỳ, tránh va chạm xe; nan móp nên thay sớm để không kẹt ray.
- Ray dẫn hướng: vệ sinh cát, bụi; bôi trơn bằng dầu hoặc mỡ chuyên dụng mỏng.
- Motor: không đóng mở liên tục nhiều lần; để thợ kiểm tra tiếng động, nhiệt độ khi bảo dưỡng.
- Nhông xích, mặt bích: thợ kiểm tra độ căng xích, bôi trơn, siết lại ốc.
- Remote, bộ điều khiển: thay pin khi yếu, tránh nước và va đập.
- Bộ lưu điện: thử chạy cửa khi ngắt điện lưới vài tháng một lần.
Nên bảo dưỡng chuyên sâu 6–12 tháng một lần. Xem gói bảo dưỡng cửa cuốn của Namviet.
Câu hỏi thường gặp về cấu tạo cửa cuốn
Cấu tạo cửa cuốn gồm những bộ phận nào?
Gồm 5 bộ phận chính: nan cửa, motor, bộ truyền động mặt bích, bộ điều khiển, bộ lưu điện; và các bộ phận phụ như trục, giá đỡ, ray, thanh đáy, lò xo trợ lực, ron giảm chấn.
Bộ phận nào quan trọng nhất trong cấu tạo cửa cuốn?
Mỗi bộ phận đều cần thiết, nhưng motor và bộ điều khiển quyết định cửa có vận hành được hay không, còn nan cửa quyết định độ bền và an toàn.
Motor cửa cuốn gồm những phần nào?
Motor thường gồm động cơ, phanh hãm, chip điều khiển và bộ phận chuyển động truyền lực ra trục.
Lưu điện cửa cuốn 24V và 220V khác nhau thế nào?
Lưu điện 24V dùng cho motor DC, lưu điện 220V dùng cho motor AC. Cần chọn đúng loại tương thích với motor đang dùng.
Remote mã nhảy khác remote mã gạt ra sao?
Remote mã nhảy phát mã thay đổi mỗi lần bấm nên khó sao chép hơn. Remote mã gạt dùng mã cố định, dễ cài nhưng kém an toàn hơn.
Có nên tự tháo lò xo hay trục cửa cuốn không?
Không. Lò xo và trục chịu lực lớn, tháo sai có thể khiến cửa rơi đột ngột gây nguy hiểm. Hãy gọi thợ chuyên nghiệp.
Cửa cuốn khe thoáng và tấm liền khác nhau thế nào về cấu tạo?
Cửa khe thoáng dùng nan nhôm hợp kim có khe, ron giảm chấn và thường dùng motor xích đặt ngoài trục. Cửa tấm liền dùng tấm thép mỏng liền mạch, motor thường nằm trong hoặc ở đầu trục.
Liên hệ Namviet kiểm tra cửa cuốn
Hiểu cấu tạo cửa cuốn giúp anh/chị dùng cửa đúng cách và phát hiện lỗi sớm. Khi cần thay motor, lưu điện, bộ điều khiển hay kiểm tra toàn bộ cửa, hãy để kỹ thuật Namviet hỗ trợ tận nơi tại TPHCM, báo giá rõ ràng trước khi làm.
